Asunto MBA-102: Losa o cubierta estructural sobre "metal deck" con representación en 3D

En respuesta a una consulta del señor Antonio Acosta.

Revit Architecture 2011 incorpora una función que antes estaba reservada a Revit Structure: modelar losas o techos sobre una placa de acero corrugada de forma que sus nervaduras existan realmente en 3D.

El procedimiento para logar esto es el siguiente:

1. Primero, se debe cargar en el modelo un perfil de plataforma exterior que Revit pueda emplear para dar la forma de la losa. En la carpeta Metric Library/Perfiles/Estructural pueden encontrarse familias de perfiles de plataformas moldeadas paramétricas que pueden adaptarse a las características de los paneles de la industria nacional.

2. Crear una familia de losa (suelo o techo, según se requiera)  que contenga entre sus capas un panel metálico. Para esto, en el cuadro de diálogo de Propiedades de Tipo>Editar agregar las capas necesarias y una especial para el panel metálico del suelo.

3. Seleccionar la función Plataforma estructural [1] para la capa asignada al panel metálico.

4. En la misma caja de diálogo, seleccionar el tipo de perfil a emplear en la plataforma y uso que tendrá. Esto último define si el material de la capa superior (por ejemplo, hormigón) penetrará entre las nervaduras del panel o si pasará continuo (como en el caso de una colchoneta de aislación térmica).

Para que las secciones del modelo muestren la orientación de las nervaduras del panel en forma correcta, se debe definir la orientación en el momento de trazar el boceto del suelo o techo, utilizando la herramienta "Dirección de la luz" y seleccionando una de las líneas de borde del boceto paralelo a las nervaduras.

lunes, 18 de octubre de 2010

Asunto MBA-101: Trabajo en grupo y cómo compartir un proyecto

El trabajo en grupo en Revit está poderosamente facilitado por medio de la posibilidad de compartir un proyecto. En teoría, se trata de guardar en un Archivo Central las modificaciones que varios usuarios hacen en cada uno de sus computadores individuales. En cada PC hay una réplica del Archivo Central, y Revit se encarga eficientemente de coordinar los desarrollos y las modificaciones de los distintos elementos de un modelo para incorporarlos al Archivo Central y para evitar que el trabajo de uno deshaga o interfiera con el trabajo del otro.

El Archivo Central es, simplemente, un proyecto Revit convencional en el cual se ha habilitado la Compartición del proyecto, y este archivo, así habilitado, es guardado en un servidor accesible por todos los colaboradores. Un Archivo Local es una copia de este Archivo Central, que cada usuario guarda en su disco duro local, sobre el cual trabaja y que está coordinado con el central. Si se pierde un archivo local, nada pasa con el Central. Si el Archivo Central se corrompe, se puede recuperar (practicamente todo) al crear uno nuevo a partir de un Archivo Local, y continuar trabajando.

El procedimiento es escencial y muy conocido, sin embargo, frente a esto, uno siempre suele ser un "nuevo usuario" ya que se trata de una acción única en la historia de un proyecto y no todos los proyectos tienen el tamaño o la complejidad suficiente para justificar el trabajo en grupo. Repasemos los pasos con Revit 2011:

1.  No hay un momento ideal en la historia de un proyecto en el que se pueda decir que es el momento de compartir el archivo. El procedimiento, si así se requiere, bien puede ser prácticamente el primer paso en un proyecto. Es lógico, sin embargo, que antes de crear un archivo centarl, se incluyan en el éste los siguientes elementos básicos: ejes, niveles con sus nombres reales, terreno y topografía (si es que formará parte del modelo), de tal manera que se pueda establecer una nomenclatura y un código de comunicación entre los distintos usuarios.

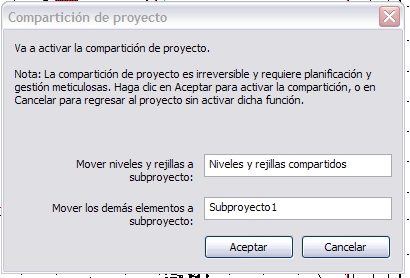

2. Del menú Colaborar del ribbon, seleccionar el icono Subproyectos. A continuación Revit muestra el recuadro Compartición de proyecto, y propondrá crear dos subproyectos básicos: "Niveles y rejillas compartidas" y "Subproyecto 1". Seleccionamos Aceptar.



3. Revit presentará una segunda ventana con una tabla con estos dos subproyectos y mostrará que su propietario es el usuario actual. En este momento podemos crear otros subproyectos si lo consideramos necesarios. (Crear otros subproyectos es una práctica que tiene muchos partidarios pero que nosotros no empleamos). Cerramos la ventana con Aceptar.



4. A continuación Revit habilita el modo de trabajo en grupo y el archivo está listo para ser ubicado en un servidor de la red como Archivo Central. El modo de hacerlo es ir al menú principal y seleccionar Guardar como > Proyecto. En la ventana de Guardar como debe seleccionarse la carpeta (servidor) donde residirá el Archivo Central. Puede emplearse el mismo nombre que tenía el archivo antes de compartirlo. Revit creará en la carpeta de destino otras dos: una con el sufijo_backup u otra denominada Revit_temp.

Finalizados los pasos podemos verificar el nuevo estado de Archivo Central del archivo en pantalla al ver que el icono del diskette en la barra de acceso rápiso estará atenuado en gris y, en cambio, se habrá activado el icono de sincronización junto a él. (Atención para futuras acciones: Cada vez que un usuario observe ésto, es decir, icono de diskette atenuado e icono de Sincronización activo, es porque está trabajando en el Archivo Central. Eso no debemos permitirlo).

Para crear un Archivo Local, el paso es el siguiente:

  • Abrimos momentáneamente el Archivo Central y, con Guardar como, creamos una copia en una ubicación cualquiera de nuestro disco duro local. Desde ahí en adelante, sólo debe trabajarse en el archivo local y sabremos que es un archivo local porque ambos iconos (Guardar y Sincronizar) estarán activos.




miércoles, 13 de octubre de 2010

Asunto MBA-100: En un día de alegría,... en honor a los 33 mineros de la mina San José

Sumergidos en la misma alegría con la que esta noche celebramos todos los chilenos y mientras sube de las profundidades de la tierra el minero número 33, hacemos nosotros este post para conmemorar esta fecha.

La cápsula Fénix ha sido una pieza fundamental. Ofrecemos aquí, para todos los entusiastas de nuestro programa favorito un pequeño homenaje a este componente fundamental de este impresionante rescate.

Descargue de aquí esta Cápsula Fénix.rfa e inclúyala en su biblioteca para... bueno, usted verá.¡Y que vivan los 33 valientes de la mina San José, mineros y rescatistas de Chile!


Asunto MBA-099: Actualización 2 de Revit Architecture 2011 y reportes de error

Esta entrada es sólo para comentar favorablemente una política de Autodesk que la revela como una empresa seria y comprometida con sus usuarios. Como la mayoría de los subscriptores y usuarios que se han tomado la "molestia" de describir la causa de un fallo, hemos recibido también un e-mail personalizado de Autodesk sobre una nueva actualización disponible que resuelve alguno de nuestros problemas antiguos con el programa. A usted también la habrá pasado, más de alguna vez, que el programa se ha caido fatalmente y le ha presentado, como última medida, una ventana desde la cual enviar a Autodesk un reporte del fallo. Un recuadro dentro de esa ventana permite incluir una descripción de qué es lo que estábamos haciendo cuando se produjo el error. Una suposición con sobredosis de realismo (típicamente posmoderna y desencantada) suele persuadirnos de que ese reporte es completamente ocioso y que nadie lo leerá. Falso.

El mensaje que hemos recibido nos muestra que sí hay un receptor interesado en resolver la causa de los errores con los que nos hemos topado y que alguien sí se toma en serio nuestros reclamos. Y lo deducimos porque nos parece demasiado "familiar" el tono enfadado de los títulos del problema que dicen:


Computer
Date
The problem title you provided Autodesk

17-06-2010
Saving to Central after making a mirror.
17-06-2010
Again and again and again. Please fix this prob...
17-06-2010
The same problem all the time... unpredictable.
16-06-2010
---Steps not provided---
08-06-2010
Saving to central, after adding beams and a lot...

Son sólo un fragmento de textos que, completos (pues ya lo hemos olvidado), fueron seguramente más impertinentes.

Moraleja en dos partes:
  1. Reportar siempre los erores e indicar qué hacíamos cuando se produjo una falla. Eso efectivamente contribuye a mejorar el programa.
  2. Hacerlo con lenguaje sereno, compuesto y con el mejor espíritu deportivo.
P.D.:
La Actualización 2 de Revit Architecture 2011 se puede descargar de la página Data & Downloads pero, hasta hoy, está sólo disponible para la versión en inglés.



lunes, 12 de julio de 2010

Asunto MBA-098: Problemas con dos pantallas - Barra de opciones con 3 líneas

Los PC portátiles ofrecen una ventaja muy intersante para Revit: la posibilidad de usar un segundo monitor o pantalla secundaria como parte del escritorio, es decir, un escritorio extendido en dos pantallas. Podemos poner Revit en una, la más grande y de mayor resolución, por ejemplo, y dejar la pantalla LCD del PC, más pequeña, para tener abierta y a la vista otra aplicación. Sin embargo hay un pequeño problema que puede presentarse que hace completamente inaprovechable esta característica: la Barra de opciones puede expandirse a tres o más líneas cuando en Revit activamos un comando (por ejemplo, Mover) y empujar el dibujo hacia abajo, incluso moviendo cosas en el modelo por su cuenta como si nosotros mismos hubiésemos arrastrado el mouse.

Desde que comenzamos a utilizar Revit que nos hemos venido topando con esto sin poder encontrar la solución y pensando, equivocadamente, que se trataba de alguna limitación insalvable de Revit, ya que con AutoCAD u otras aplicaciones, nada parecido ocurría. La única solución era no poner Revit en la pantalla secundaria.

Pero recientemente nos hemos topado con el secreto: se trata de la alineación entre las dos pantallas, primaria y secundaria, en la ventana de Propiedades de Pantalla de Windows. Es, parece, fundamental que los bordes inferiores de ambas pantallas esten alineadas en el gráfico de Windows. Si la secundaria está ubicada más arriba que la primaria (independientemente de la realidad física) se presentarán en Revit las Barras de opciones con líneas múltiples. Es decir, la solución consiste en no hacer lo que sugiere Windows, es decir NO "Aarrastrar los iconos de monitor para que coincidan con la colocación real de sus monitores".


viernes, 25 de junio de 2010

Asunto MBA-097: Errores de inicio con la versión en español de Revit

Recientemente está disponible la versión en Español de Revit Architecture 2011 lo cuál, para nuestra oficina por lo menos, es muy bienvenido. Venimos usando Revit 2011 en inglés sin problemas en las mismas estaciones de trabajo de siempre y, como antes también, hemos comenzado a usar cada nueva versión de Revit primero en inglés para reinstalar después la versión en nuestro idioma sin ninguna dificultad. Pero ahora, al instalar la versión en español, todos los PCs han arrojado mensajes de error como los que siguen:

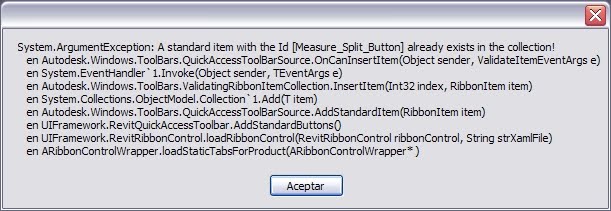

Una consecuencia de este error es que desaparecen algunos elementos fundamentales del menú:
  •  Los icono de la Barra de herramientas de acceso rápido, y ya no hay forma de Grabar al archivo central o de Deshacer comandos.
  • Iconos de herramientas como las de trazado de lineas, etc.
Pedimos ayuda de Soporte a Autodesk y nos indicaron que...

miércoles, 26 de mayo de 2010

Asunto MBA-096: Exportación a DWG con Revit 2011

En un post anterior (MBA-094) comentamos que nos ha parecido mucho mejor la exportación de Revit a DWG. Pues efectivamente esta versión ha dado un paso superlativo en cuanto a la fidelidad de la "imagen" en AutoCAD de nuestro trabajo en Revit. No hemos vuelto a encontrar pérdidas de información en el traspaso, como era el caso de achurados que desaparecían en el DWG. Tampoco las máscaras aparecen como achurados sólidos y negros en AutoCAD, etc.

Nos gustaría comentar lo siguiente:

  • El acotado es más fiel al original. Se han corregido las cotas angulares en las que AutoCAD trazaba el arco por el exterior del ángulo, y todos los parámetros del estilo de acotado se transfieren bien, incluso los prefijos/sufijos o anotaciones alternativas al valor de la cota. El único defecto es el estilo de texto. Revit exporta todo como estilo "Standard" con fuente TXT. La solución más simple es redefinir en AutoCAD el estilo Standard para que use la fuente deseada.
  • No se han solucionado los problemas de exportación de las Vistas Dependientes. En general, Revit las exporta desplazadas del viewport y, aveces, desfasadas entre sí. La solución que hemos discurrido es exportar de tal forma que Revit genere las vistas como XRefs. A continuación, unirlas en AutoCAD (Bind XRefs > Insert) para que se conviertan en bloques que resulta más fácil mover como un todo.
  • Persiste el problema del sobreancho en AutoCAD de las máscaras de textos definidos como opacos. Este es un defecto de AutoCAD y no de Revit, ya que el sobreancho mínimo es mayor que el que emplea Revit y, en consecuencia, un rectángulo blanco opaca y corta líneas del dibujo. Solución: resignarse y utilizar en Revit sólo texto transparente.
  • Nosotros utilizamos títulos de vistas con subrayado.Tal vez nos ocurre sólo a nosotros, pero no hemos podido evitar que Revit ponga la línea de subrayado en la misma capa que los Viewports al exportar a DWG. En consecuencia, cuando apagamos la capa de Viewports en AutoCAD (o la ponemos para "no-ploteo") también desaparecerán las líneas de subrayado. La solución, claro está, es cambiar de capa manualmente esas líneas en AutoCAD, antes de congelar la capa de Viewports.

En términos generales, salvo estos pequeños inconvenientes (que aún demandan horas de edición post exportación en AutoCAD) la exportación a DWG ha mejorado sensiblemente con Revit 2011. Pero, insistimos, Autodesk debe seguir perfeccionando este aspecto crucial de compatibilidad con su propio estándar, el DWG, que domina ineluctablemente el mercado y que es el principal obstáculo que enfrenta Revit para imponerse como plataforma de trabajo profesional.


martes, 11 de mayo de 2010

Asunto MBA-095: Cuando Revit 2011 se olvida de actualizar la pantalla

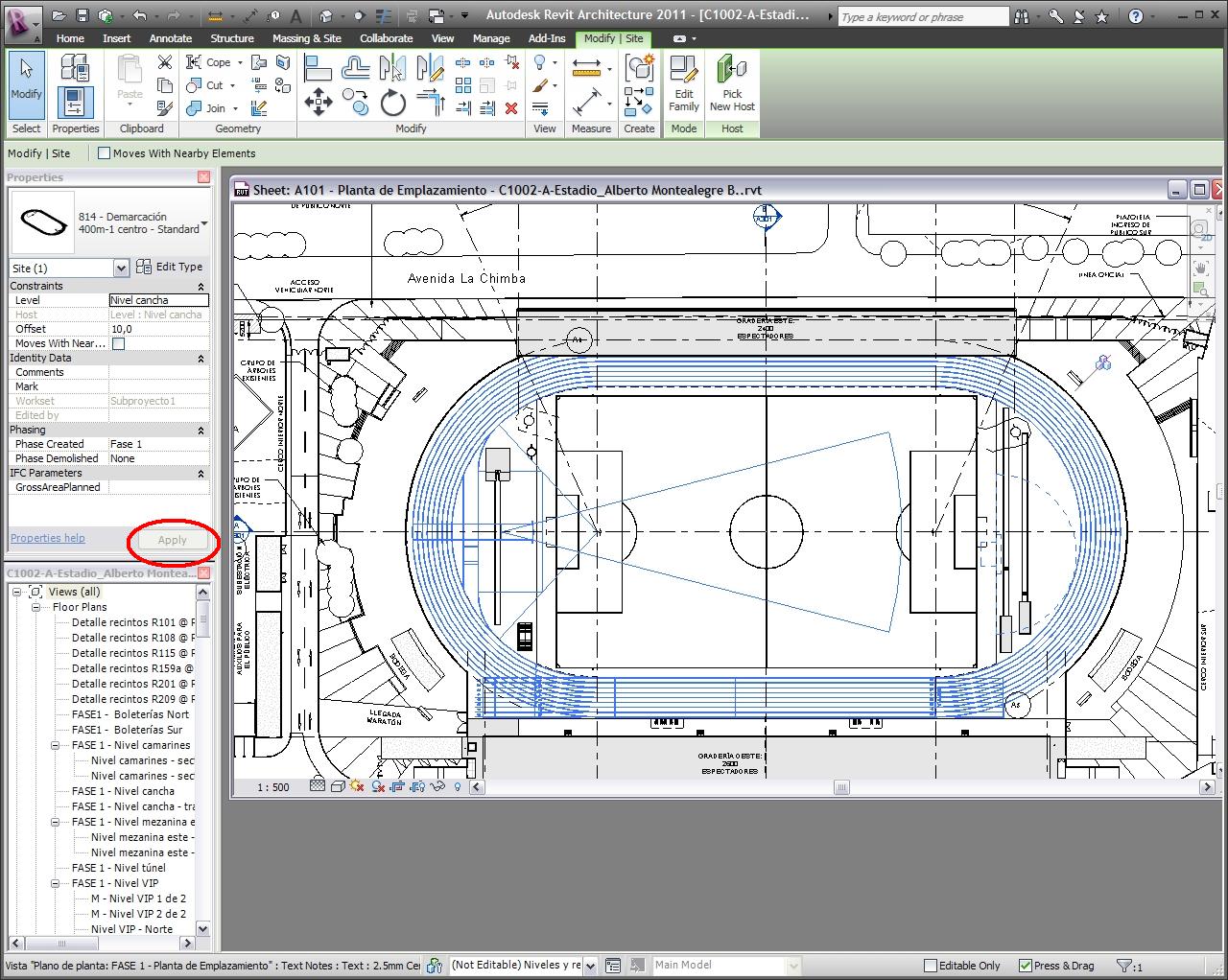

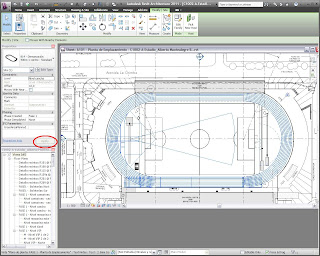

Con Revit 2011 hemos experimentado un modo de funcionamiento que no conocíamos en Revit 2010 y las versiones anteriores. Ello consiste en el recuadro Properties (Propiedades) y su botón "Apply" (o "Aplicar") en la esquina inferior derecha de ese recuadro. Cuando cambiamos el valor de algún parámetro, Revit activa el botón "Apply" por unos segundos, pero luego, asume como si lo hubiésemos hecho y aplica automáticamente el cambio. Esto, que es diferente a la funcionalidad de las versiones anteriores (y que no sabemos cómo desactivar), tiene como consecuencia que, desde un punto en adelante, Revit se olvida de refrescar la pantalla resaltando los distintos elementos a medida que deslizamos sobre ellos el cursor del mouse. Cuando eso pasa, ya resulta imposible hacer que se resalten los elementos que queremos editar y empezamos como a trabajar a ciegas.

Hemos descubierto que si hacemos click en el botón "Apply", en cualquier momento, y aunque éste esté en gris en estado desactivado, Revit recuperará la capacidad de actualizar la pantalla.


viernes, 16 de abril de 2010

Asunto MBA-094: Revit 2011 disponible en Centro de Suscripción

Desde ayer está disponible en el Centro de Suscripción la nueva versión de Revit Architecture 2011 y las versiones 2011 de AutoCAD. Por el momento Revit está sólo en inglés y, en cambio, AutoCAD está en versión multilngüe. Comentaremos en actualizaciones futuras a este post nuestras primeras experiencias.

Un aspecto nuevo relacionado con la actualización vía Internet es que, ahora, Autodesk ejercerá un control más temprano sobre las descargas y la forma de licenciamiento. Para poder instalar Revit 2011 se proveerán a los clientes suscritos nuevos números de serie y claves de producto para cada una de sus licencias con suscripción activa, sin los cuales no es posible autorizar el producto descargado de la web.

Actualización 1: Primeras impresiones... La nueva interfase provista del "ribbon" o cinta de comandos presenta en esta versión una notable mejora. En primer lugar, se ha uniformado el tamaño de los iconos. En segundo lugar, los iconos parcticamente residen en posiciones fijas en ella, en el lado izquierdo los más comunes y cambia solo el sector derecho con los específicos de la tarea que se esté ejecutando. Si bien sigue una gran movilidad en la cinta de comandos, es mucho mejor que la situación de la versión 2010. Para conseguir esto, se ha debido prescindir de un elemento importante en la cinta que le presenta al usuario ya habituado una cierto desafío: los menús desplegables para seleccionar tipos de familias se han unificado con el recuadro de Propiedades, y éste está ahora afuera de la cinta y puede estacionarse sobre el explorador de proyectos o dejarse flotante. Si se cuenta con dos pantallas (por ejemplo, con un PC portatil y un segundo monitor) es una buena idea situar este recuadro en el monitor auxiliar.

Actualización 2: Exportación a DWG ¡Mucho, mucho mejor!... nuestra rutina RVTaDWG.lsp deberá ser reformada y actualizada. Otra cosa...hemos descubierto que no funciona bien con AutoCAD 2011 en Español. Trabajaremos en ello.

Actualización 3: Autodesk ya no provée un archivo de ayuda instalado en el PC. Sólo ayuda en línea. Asegúrese de estar conectado a Internet si tiene problemas con Revit 2011 o con AutoCAD. Olvídese de Firefox para esta tarea.
