Asunto MBA-104: Pinzamientos de elementos estructurales

Los elementos estructurales en Revit Architecture (vigas y pilares) tienen puntos de pinzamiento cuyo uso correcto facilita enormemente la edición del modelo de una estructura compleja. Especialmente en estructuras de acero. Se trata de los pinzamientos de conexión y de extensión o recorte.

Es muy iportante respetar la función distinta de estas dos clases de pinzamiento. El de conexión (simbolizado por un punto) debe SIEMPRE estar en contacto con el eje de otro elemento en el que se apoya o el eje estructural (rejilla) del edificio. Cualquier prolongación de este elemento, más allá de su apoyo (en el caso de una extensión) o más acá de este (en el caso de un recorte) debe ser controlado por el pinzamiento de extensión (simbolizado por una doble flecha). Una columna, por ejemplo, estará anclada a un eje estructural (rejilla); una viga o una costanera, estará anclada a la columna. De este modo, cuando en el modelo deba desplazarse el eje estructural, Revit moverá la columna y ajustará también la longitud de las vigas y costaneras ancladas a ésta, sin alterar las prolongaciones o recortes relativos.

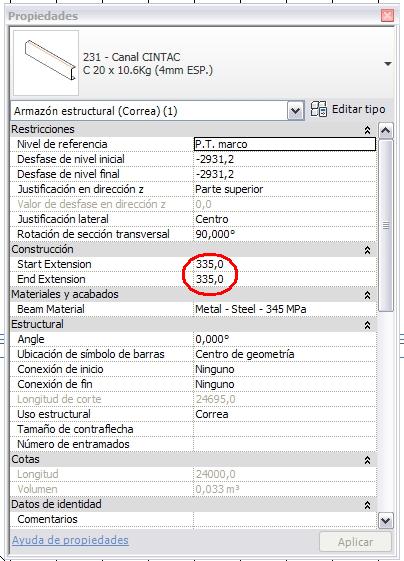

 Para un ajuste preciso de los pinzamientos de extensión puede recurrirse al cuadro de Propiedades y anotar cantidades positivas (extensión) o negativas (recorte) según se requiera.

---

Asunto MBA-103: Modelo de marcos rígidos en acero

Un problema empleando sólo Vigas y Pilares.

Esta es una técnica que no dominamos pero que hemos encontrado cómo soslayar. Se trata de hacer que un pilar de acero (por ejemplo, un perfil H) se una con una viga inclinada, también de acero y con la misma sección, de tal forma que se forme una estructura continua, monolítica, representando el tipo de conexiones de un marco rígido. Es el mismo efecto que se conseguiría fácilmente haciendo una familia in-situ con un barrido, sin embargo, la idea es usar sólo pilares y vigas de tal forma que se pueda cubicar el tonelaje total de la estructura.

Las herramientas de Geometría para la edición de elementos estructurales que ofrece Revit Architecture nos permiten, cuando mucho, el siguiente tipo de acabado en la unión viga-pilar usando la herramienta Recorte:

  Sin embargo, en la clave que esta constituida sólo por vigas, la herramienta Uniones de viga/pilar opera haciendo exactamente lo que deseamos


Quisiéramos conseguir en la unión viga-pilar el mismo tipo de conexión que en la clave del marco. La única solución parece ser una pequeña trampita: convertir la columna en una viga, es decir, utilizar una viga completamente inclinada hasta el punto de ser vertical, en vez de una columna. Entonces, la herramienta Unión de viga/pilar sí puede operar en esa unión consiguiendo el modelado exacto. De este modo, el peso del marco puede ser cubicado con precisión.

---

Asunto MBA-102: Losa o cubierta estructural sobre "metal deck" con representación en 3D

En respuesta a una consulta del señor Antonio Acosta.

Revit Architecture 2011 incorpora una función que antes estaba reservada a Revit Structure: modelar losas o techos sobre una placa de acero corrugada de forma que sus nervaduras existan realmente en 3D.

El procedimiento para logar esto es el siguiente:

1. Primero, se debe cargar en el modelo un perfil de plataforma exterior que Revit pueda emplear para dar la forma de la losa. En la carpeta Metric Library/Perfiles/Estructural pueden encontrarse familias de perfiles de plataformas moldeadas paramétricas que pueden adaptarse a las características de los paneles de la industria nacional.

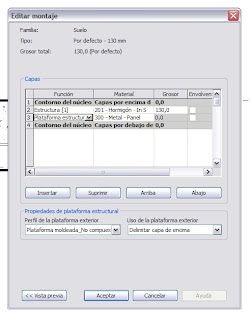

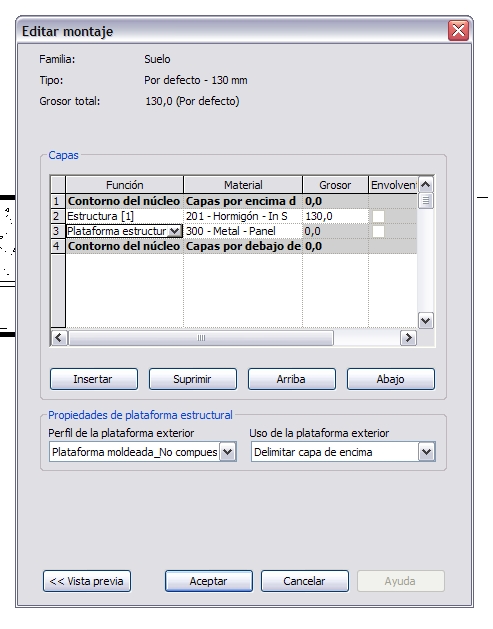

2. Crear una familia de losa (suelo o techo, según se requiera)  que contenga entre sus capas un panel metálico. Para esto, en el cuadro de diálogo de Propiedades de Tipo>Editar agregar las capas necesarias y una especial para el panel metálico del suelo.

3. Seleccionar la función Plataforma estructural [1] para la capa asignada al panel metálico.

4. En la misma caja de diálogo, seleccionar el tipo de perfil a emplear en la plataforma y uso que tendrá. Esto último define si el material de la capa superior (por ejemplo, hormigón) penetrará entre las nervaduras del panel o si pasará continuo (como en el caso de una colchoneta de aislación térmica).

Para que las secciones del modelo muestren la orientación de las nervaduras del panel en forma correcta, se debe definir la orientación en el momento de trazar el boceto del suelo o techo, utilizando la herramienta "Dirección de la luz" y seleccionando una de las líneas de borde del boceto paralelo a las nervaduras.

---
