Asunto MBA-060: ¿Barandas inclinadas sin anfitrión? - Parte 2

Continuando el tema del asunto MBA-058 anterior, hay un método alternativo, y bastante mejor que el ya propuesto. Por lo menos no necesita la incorporación de un perfil adicional en la base del barandal. Consiste en definir que la Base del balaustro será el Riel superior que hace de pasamanos, y dar la altura del balaustro como una altura negativa en la columna Base offset de la tabla Edit Baluster Placement o Ubicación de balaustros . Es decir, si queremos una baranda de 950mm de altura, el balaustro tendrá un Base offset de -950mm. Entonces Revit medirá los balaustros siempre desde arriba, sin importar la inclinación de la baranda. Ojo: hacer esto también con los postes terminales en la parte correspondiente inferior de la tabla.

Asunto MBA-059: Alerta de "Low Revit Virtual Memory"

Hemos estado experimentando alertas de baja memoria virtual para Revit ( Low Virtual Memory ) y no hemos dado con la solución de configuración adecuada. Con un proyecto grande (160 a 200Mb) estos mensajes se vuelven muy frecuentes. Aumentar el archivo de memoria virtual de Windows al máximo permitido de 4095 Mb tampoco elimina los mensajes de alerta. El programa adicional Worksharing Monitor nos ha mostrado un truco para evitar los mensajes. Este programa tiene una función "System Performance" que se abre como una ventana donde aparece (entre otras cosas) una barra que grafica el uso actual de memoria virtual de Revit. Uno puede ver cómo Revit va "acumulando" memoria virtual hasta que se queda sin. No sabemos si lo que sigue constituye verdaderamente es una solución pero... caramba que funciona: Abra System Performance y observe, mientras trabaja, avanzar perligrosamente el indicador hacia el rojo. Cuando ya este en el 90%, minimice Revit. Entonces verá como se de

Sin asunto - (Nada más un comentario... y lo ponemos entre paréntesis)

Es mala la autocomplacencia, lo sabemos... y también es malo no reconocer las propias limitaciones pues la virtud de la constancia cae siempre como una falta en esa oscura región de lo humano. Por eso quisiéramos con toda humildad mencionar, como una celebración, que este mes de mayo hemos cumplido dos años con este blog. Esperamos que algo de lo aquí publicado haya servido a otros en el desafío siempre gratificante de hacer arquitectura con esta magnífica herramienta.

Asunto MBA-058: ¿Barandas inclinadas sin anfitrión?

Imagen

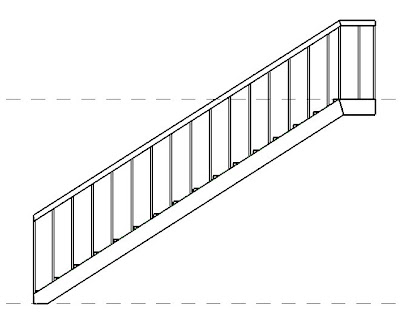

Poner barandillas (Railings) sobre elementos que no son escaleras o rampas es un asunto que nos ha resultado muy difícil de resolver... hasta que hemos dado con la forma. Tal vez esto ya sea obvio para muchos pero sospechamos que habrá muchos usuarios como nosotros luchando con el mismo problema. Por ejemplo: supongamos que deseamos instalar una baranda sobre una escalera que en realidad no es tal, es decir, una escalera de diseño especial fabricada como una familia a partir de la plantilla de modelo genérico. En tal caso, REVIT no la reconocerá como anfitrión (Host) para la barandilla (pasamanos lateral, balaustros, etc.). El resultado que obtenemos es una baranda puesta horizontal sobre el nivel de referencia, desvinculada de la "escalera". Sabemos que la inclinación de la barandilla puede controlarse manejando los parámetros Pendiente y Correción de altura , que se activan al editar el boceto de trazado de la barandilla. En cada segmento del boceto sobre gradas o descanso

Asunto MBA-057: ¿En qué formato emitir archivos de planos? - Parte 2

Imagen
Revit Architecture 2009 puede exportar ahora en el formato DWFx. Este formato tiene la particularidad de que puede ser visto e impreso desde Internet Explorer de Microsoft, utilizando el Windows XPS Viewer que dota al explorador de una capacidad análoga a la del plug-in de Adobe para ver archivos PDF. El nuevo formato DWFx se abre como el formato DWF anterior con las herramientas gratuitas que provee el propio Autodesk y que ya conocemos: Autodesk Design Review y DWF Viewer (además de la capacidad de importación de AutoCAD y del propio REVIT). El visor Windows XPS Viewer está incorporado a Windows Vista y puede descargarse de la red una versión para Windows XP. Prosiguiendo con el tema que ya discutimos anteriormente en el Asunto MBA-047, el nuevo formato y su integración con el Internet Explorer de Microsoft hace, sin duda, un aporte a la cuestión sobre el problema del formato de archivos para emitir planos para los que utilizamos REVIT. El principal problema de los formatos DWF , D

Asunto MBA-056: Modelar veredas con varias pendientes - 2

Imagen
Revit Architecture 2009 ha incorporado la capacidad de que también en los suelos con bordes curvos (arcos) se pueda modificar las pendientes empleando la herramienta de edición de niveles de los vertices del contorno o introduciendo puntos intermedios. Esto facilita las cosas cuando se trata de incorporar una solera como barrido de contorno. Contrariamente a lo planteado en nuestro asunto MBA-033, ya no es necesario hacer que el borde curvo del suelo sea una poligonal con tramos rectos siguiendo lo más precisamente posible el controno curvo. Ahora RAC 2009 puede poner esta solera en la curva pero a condición de que los dos puntos extremos (inicio y término) de la curva estén en un mismo plano. No es fácil, sin embargo, conseguir el resultado en el primer intento. Parece recomendable poner primero la solera en el suelo plano y luego editar los niveles.

Asunto MBA-055: Sistema operativo en el servidor y Trabajo en grupo

Presentamos este asunto todavía sin solución, con el propósito de provocar la discusión de experiencias que puedan ser provechosas para la comunidad de usuarios. En forma creciente, estamos experimentando problemas de lentitud (ya exasperantes) en el proceso de guardar al archivo central con un proyecto Revit cuyo archivo .rvt ya alcanzó los 180Mb. Un archivo de ese tamaño toma unos 10 a 12 minutos. La consecuencia es que los usuarios dejan de guardar a la central; sólo lo hacen al archivo local, y van dejando elementos tomados que tardan mucho en ceder. A esto debe agregarse el hecho de que cada vez que se modifica un elemento, Revit registra o consulta su estado con el archivo central para evitar que dos usuarios lo editen simultáneamente y con ello se pierda el trabajo del otro. Esta verificación con el archivo central también es lenta y representa una constante demora, a pesar de que el usuario esté evitando grabar a la central sin ceder los elementos reservados. La situación actua
