¿Por qué algunas de mis ventanas no se muestran correctamente en planta?  Es frecuente encontrarse en la dificultad de mostrar una ventana cuya altura de antepecho está por encima del plano de corte horizontal definido para la vista en planta. Por ejemplo, si hemos definido en el Rango de vista  que la altura del "Plano de corte" sea 1200mm sobre el nivel de piso asociado, entonces una ventana ubicada a 1500mm por encima del nivel de piso no se verá en nuestra planta. La solución de Revit es emplear una Región de plano (menú Vista>Vistas de plano>Región de plano ), y definir un Rango de vista especial para esa región con una altura de, por ejemplo, 1700mm para el plano de corte. Sin embargo, aún así, hay familias de ventanas que no se muestran correctamente: En este ejemplo, la VENTANA 2 no muestra los detalles de cristal, marco, etc., como sí lo hace la VENTANA 1.  La razón de esto es que la representación en planta de puertas y ventanas de Revit no está determina...

Hemos comenzado un nuevo Blog dedicado a ARCHICAD de Graphisoft. De manera análoga a este blog, publicamos ahí "asuntos", comentarios y temas relacionados con la integración de software BIM en una plataforma multisoftware o OpenBIM, en la que Revit ingresa como invitado y el anfitrión es Archicad.  Para usuarios que, como nosotros, llevamos ya 14 años en el mundo Revit, resulta muy interesante la incursión en otro software. Se descubren analogías, diferencias y, sobre todo, la comprensión diferente de una parte del mundo técnico en el que inadvertidamente nos hemos ido sumergiendo. Es muy revelador sobre la propia circunstancia, ubicarse en el punto de vista del otro, o bien, afuera del propio. Muchas aspectos del propio Revit surgen, y se comienzan a descubrir otras formas de trabajar y de hacer BIM. Archicad en MBA ¡Visítenos ahí!

Como complemento del Asunto MBA-131 , proponemos los siguientes criterios especiales para la modelación de Estructuras y MEP. Criterios y requisitos especiales para ESTRUCTURAS 6.1.   Niveles y Ejes: El modelo Estructural mantendrá permanentemente un Subproyecto especial para Arquitectura, para alojar un vínculo con el modelo de Arquitectura. Mantendrá con éste una “Copia monitorizada” de Ejes, Losas, columnas y muros (a excepción de la necesidad de individualizar componentes). El modelo Estructural podrá crear niveles propios de obra gruesa, denominados con el mismo Nombre que Arquitectura, agregándole el sufijo O.G.    Dimensiones formales coherentes con sus denominaciones : todos los componentes estructurales tendrán las dimensiones reales (alto, ancho, espesor, etc.).    Modulación estructural: todas las columnas y muros se dividirán por Nivel; todas las losas se modelarán por tramos entre vigas; todas las vigas se modelarán por tramos entre apoyos...

Proponemos a continuación, criterios y requisitos que deben cumplirse en los modelos de Arquitectura de un proyecto multidisciplinario. Arquitectura es una disciplina líder en un proyecto multidisciplinario, ya que la concepción y el desarrollo del diseño de la forma de los edificios se gesta y perfecciona en arquitectura antes de ser transferida a las otras especialidades. Aun durante el diseño de detalles, son frecuentes e inevitables la introducción de modificaciones y ajuste. Además, Arquitectura es por esencia la única disciplina integradora (con la excepción de la Coordinación BIM). Por lo tanto, los modelos de Arquitectura deben satisfacer los siguientes criterios: 6.   6.1.   Requisito de Autonomía : Además de contener la información específica de la disciplina, los modelos de Arquitectura deberán ser autónomos en cuando a la incorporación de toda la obra civil arquitectónica y estructural. Esto significa que todo el diseño de la disciplina Estructuras debe estar...

Danny Lobos de BIM Chile nos extiende la siguiente invitación: El jueves 01 de septiembre de 2016, se desarrollarán en Santiago tres encuentros relevantes sobre el estado de BIM en Chile y sus proyecciones en estándares, objetivos y caminos a seguir, por sobre las condicionantes comerciales de los fabricantes de software. Estos eventos son abiertos y se celebrarán en la UDLA, Providencia: 9-13hrs “4° JORNADA BIM CHILE. HACIA UN ESTÁNDAR NACIONAL”   Teatro UDLA (Antonio Varas 810, Subterráneo UNAB). Seminario con foco en gobierno y academia, por primera vez en Chile expone el Ministerio de Obras Públicas de Estados Unidos (GSA, General Service Administration) , responsables de la implementación del mandato BIM en Estados Unidos desde el año 2003 (primera en el mundo) 15-17hrs “INICIATIVA “BBP2020“ BIM COMO BIEN PÚBLICO 2020” Auditorio UDLA (Manuel Montt 948). A quien pertenece el BIM? Corfo? CDT? Universidades? Podemos proponer un estándar BIM en 2017 ...

Todo usuario de Revit se ha hecho alguna vez esta pregunta. Pero, ahora en Chile, por 20 días nuestros vecinos de ARCHISOFT (representantes locales de Graphisoft) están procurando que la intensidad de la pregunta aumente: si usted es usuario de Revit, le venderán el valor de una licencia de ArchiCAD (aprox. US$ 4.000) a precio de un Upgrade (US$ 2.000) más una suscripción anual (US$ 500) - todo más IVA, claro está. El plan es facilitar a los usuarios de Revit que emigren a ArchiCAD. Los usuarios de Revit, antes sólo propietarios de licencias permanentes, hemos sido obligados por mucho tiempo a actualizar al ritmo de Autodesk. Ahora, o al menos al corto andar, seremos convertidos en meros arrendatarios. Entonces, más que nunca antes es el momento de meditar el asunto y esta oferta se vuelve peligrosa tentación. En nuestra opinión, es razonable observar hoy más de cerca las bondades del software de la competencia, analizar sus ventajas y desventajas, comparar prestaciones y, eventua...

Desde este año, el concepto de “Licencia permanente” de los productos de Autodesk se extingue. Esto significa que solo aquellas licencias permanentes que sean renovadas hasta el 31 de enero (fecha ya caduca) para las los paquetes individuales y hasta el 31 de julio, para las Suites podrán continuar vigentes siempre y cuando se renueven los planes de mantenimiento antes de esas fechas. Es decir, su licencia permanente podrá seguir recibiendo mantenimiento por parte de Autodesk sólo si usted renovó su contrato de suscripción dentro de esas fechas o, si todavía “queda” a la venta alguna intangible licencia de suscripción. ¿Todo esto es muy abstracto? Infórmese aquí . En la práctica, usted podrá seguir utilizando su licencia de Revit, AutoCAD, 3DS, etc. para siempre… congelada en la versión 2016. Si después usted quiere actualizar, deberá entrar en el forzoso nuevo régimen de arrendamiento por períodos discretos de tiempo (anual, etc.) que deberán renovarse obligatoriamente una v...

Quisiéramos comentar y celebrar que el foro de Linked-IN Revit-MBA tiene ya 2150 miembros inscritos. Si busca ayuda o, mejor aún, si quiere ayudar, inscríbase. Es gratis. El actual éxito y el uso feliz de plataformas BIM, a diferencia de lo que antes fue con el CAD, puede ser visto como esencialmente un fenómeno de la Internet. Del uso de la Internet como escenario libre y como campo de comunicación entre personas con intereses y problemas afines, comunes, coincidentes o interesantes. Revit , para la experiencia particular de nuestra oficina, ha sido el resultado de la generosidad de otros que comenzaron antes y cuya vocación de ayuda y de enseñanza ha traspasado la red hasta llegar a nosotros, no importa dónde se ubiquen sus autores en el ciberespacio. Esto, con y a la vez sin la ayuda de AUTODESK, de sus dealers, o de sus explotadores. Pues el éxito de un programa o de una herramienta computacional no es sólo el mero resultado de su código genial y de las prestaciones que mágica...

Las versiones en español, francés y ruso de Revit 2016 R2 tienen actualmente un problema con la caja de diálogo de " Tipos de familia " del Editor de familias. Faltan iconos que permitan borrar o editar tipos de familia ya creados. Este es un caso conocido por Autodesk y, lamentablemente aún no hay solución,. Se espera que en las próximas ediciones esto quede superado. Ver más aquí , donde puede verse el aspecto que esta caja de diálogo debería tener.  Por el momento, proponemos el siguiente método para purgar a una familia de tipos indeseados o editar nombre de tipos incorrectos. La solución es, evidentemente, insertar la familia en un proyecto y, vía el Navegador de proyectos > Familias , editar ahí los nombres incorrectos o eliminar los tipos no deseados (y que no estén siendo utilizados en el proyecto). Luego, al activar el Editor de familias desde el proyecto, podremos abrir el archivo de la familia y volver a guardar una versión depurada para su uso en o...

Esta es una pregunta: ¿Cómo resolver el problema (aparentemente no abordado por Revit MEP) de crear una familia de cámara de inspección paramétrica? Además, que pueda conectarse al sistema sanitario. Trabajando en ello, pero... ¡Cómo agradeceríamos el apoyo desintersado de otros entusiastas! Dejamos abierto este tema.

Crear una familia de conector de tuberías puede causarnos dolores de cabeza. Supongamos, por ejemplo, que estamos tratando de crear una Tee con reducción en Revit MEP, a partir de otra familia que tomaba parámetros de una Tabla. Ahora, necesitamos cambiar el nombre de esa tabla para que sea compatible con el nombre de la nueva familia pero... Nos topamos con un error del tipo "Error en la fórmula" size_lookup y luego... ¿Dónde están los archivos de tablas? He aquí un detalle de configuración que Revit debería mejorar. Los archivos de tablas de parámetros para búsqueda no seguardan junto con las familias .rfa. Están en: C:\ProgramData\Autodesk\RVT 2015\Lookup Tables\ Es decir, se trata de una ubicación en nuestro disco duro local. El ideal de una configuración corporativa de Revit, es que los archivos de familias y sus tablas de parámetros estén en una ubicación compartida. Esto es posible pero complica las cosas para el administrador BIM de la oficina cuando se...

Durante los días 28 y 29 de octubre, se ha celebrado en Santiago el 1er Congreso Latinomaricano de BIM, con la participación de expositores y público de Perú, Brasil, Venezuela, México, Argentina y Chile.Este congreso fue organizado por la Corporación de Desarrollo Tecnológico de la Cámara Chilena de la Construcción, y la empresa COMGRAP , actora clave de esta iniciativa. El intenso evento, de 30 conferencias y un foro, permitió un enriquecedor intercambio de experiencias en varios niveles: implementación de herramientas BIM, educación y formación profesional, casos de aplicación, coordinación multidisciplinaria, fronteras y nuevas tecnologías. No estuvo ausente la oportunidad de analizar nuevas preocupaciones relativas a la aplicación profesional de las nuevas técnicas, como es el caso del marco jurídico que comienza a exigir un mejor y adecuado perfilamiento según las nuevas responsabilidades que se abren. Si bien este congreso hizo énfasis en revisar y alentar el uso de aplicac...

Mientras los chilenos celebrábamos nuestro día nacional (y los escoceses definían su futuro), Autodesk liberó una actualización importante para Revit 2015. En el texto de un e-mail de Autodesk publicado en el blog Revit Op Ed , se lee: Autodesk Revit 2015 R2 incluye más de 30 características requeridas por los usuarios, que agregan poderosas capacidades, expanden el desempeño del programa y mejoran la productividad de arquitectos, de ingenieros MEP e ingenieros estructurales. Siendo completamente compatible con la versión existente de Revit 2015 , R2 no tiene cambios en el formato de archivos y se instala sin generar alteraciones en el trabajo en curso en Revit 2015. Otras características clave: Incremento en la productividad: Múltiples mejoras en R2 facilitan el modelado y productividad en el trabajo Incremento en el rendimiento general: con nuevas capacidades, R2 le permite hacer más Desempeño mejorado: R2 satisface los requerimientos de mayor velocidad del software para ha...

¿Qué tipos de archivo de modelos 3D pueden importarse en Revit? Más de alguna vez tendremos que enfrentar un proyecto multidisciplinario donde el origen de la información 3D provenga de programas especializados en el diseño mecánico o industrial tales como Solid Works, CATIA o ACIS 3D Modeler . El uso combinado de AutoCAD - Revit permite tener acceso a una amplia gama de geometría 3D desarrollada por otros programas. Es útil saber qué formatos o tipos de archivos son importables en Revit, a saber: Importables directamente desde Revit: Vía el comando Importar CAD *.dwg    Archivos 3D originados en AutoCAD *.dxf      Archivos originados en AutoCAD *.skp     Archivos 3D originados Sketchup  *.dgn     Archivos 3D originados en Bentley Systems *.sat      Archivos 3D originados en ACIS 3D Modeler Importables via AutoCAD (2015): Por medio de AutoCAD podemos importar otra serie de formatos de archivos para con...

Problema: Revit es capaz de redondear las cifras decimales al número de decimales especificado, es decir, redondea la última cifra decimal según el valor de la siguiente, hacia arriba (0.1,  0.01,  0.001, etc.) . La suma de 123,2998... + 256,0456... expresada con dos decimales totalizará 379,34 pero la suma de 123,2998... + 256,0470... redondeará en 379,35. En una tabla de planificación en que todas las cifras tienen dos decimales, este redondeo aparece como una aproximación injustificada ya que Revit hace sus operaciones con todos los decimales y sólo para la presentación de las cifras adopta las formas redondeadas. Quien tome una calculadora para verificar la información de una tabla se encontrará con cifras "exactas" e "inexactas", lo que induce a pensar en un contenido sospechoso de todas las operaciones en la tabla o a una falta de rigor de su creador. El problema del redondeo se produce en toda sumatoria parcial y luego en la cifra de total general, donde...

Para quienes acostumbramos incluir "cuadros de puertas" en nuestros planos, la "acción" de la puerta, es decir, su sentido de apertura (Izquierda o Derecha) con respecto a la dirección de paso es información relevante para la instalación de la quincallería y accesorios. Hasta Revit 2013 (y habrá que esperar a ver qué exactamente hace la nueva función Room Calculation Point anunciada en Revit 2014), esta información debía ingresarse a mano en los cuadros de puertas (tablas de planificación) con el consiguiente riesgo de error. Sin embargo, con astucia e inteligencia los usuarios inquietos son capaces de superar este aspecto. Recomendamos ver un notable ejemplo aportado por Yves Gravelin publicado en el excelente blog francés Revitez!  http://revitez.blogspot.com/2013/03/didiacticiel-revit-2013-reporter-les.html Aunque usted no hable francés, un vídeo muy didáctico habla una lengua universal. ¡Ver y aprender! Merci, merci beaucuop, monsieur Gravelin !

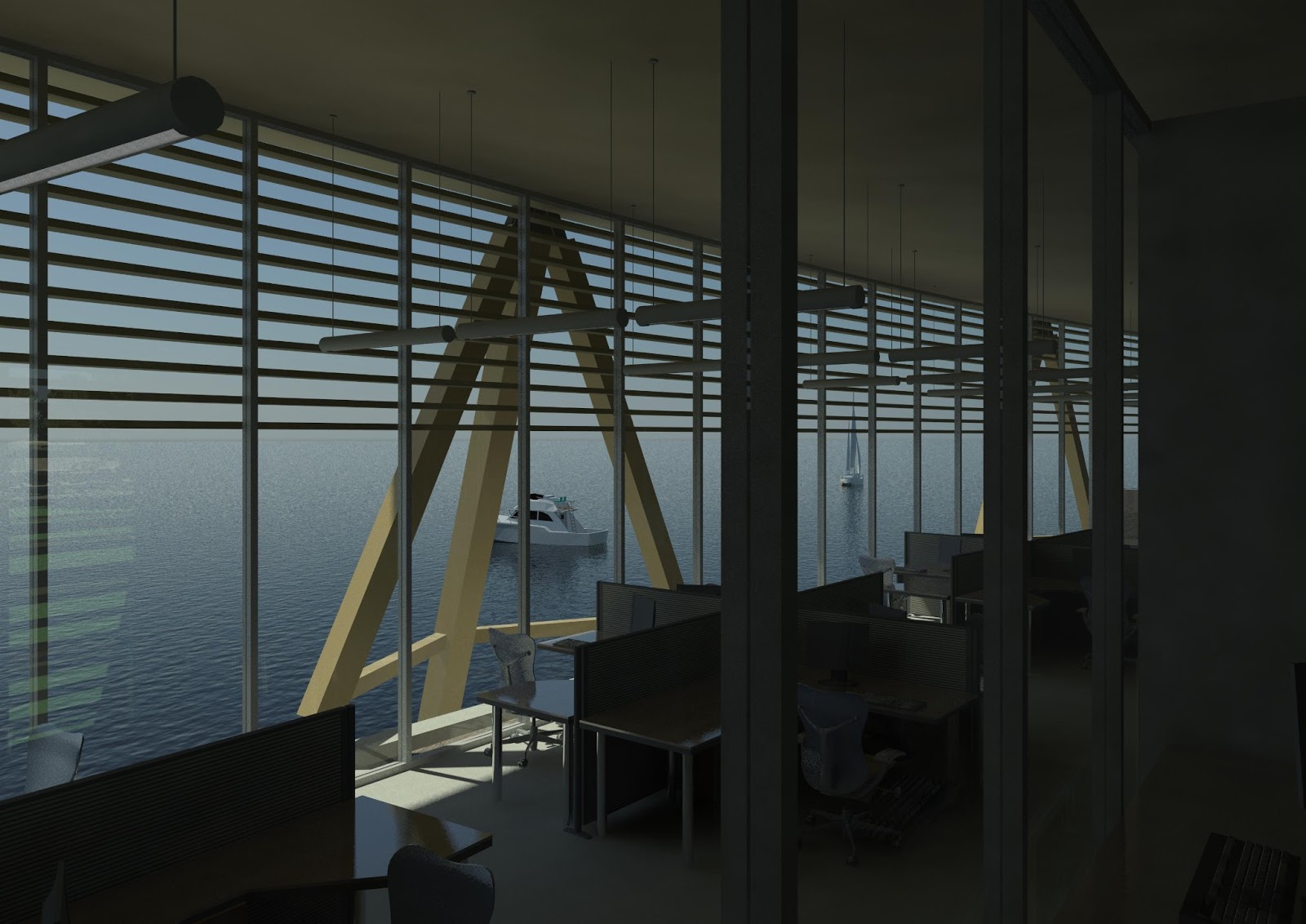

Problema : El modelizado (rendering) de una escena interior arroja un resultado inesperado: o muy oscuro si se emplea la opción sólo luz solar exterior; o sobreexpuesto, si elegimos la opción sólo luz solar interior. Salvo que el recinto modelizado cuente con grandes superficies de ventanas y la orientación solar y fecha del año elegidos sean muy favorables, el resultado (luego del prolongado tiempo de espera) será muy diferente de lo anticipado en las previsualizaciones de sombreado. Solución : Revit cuenta con una herramienta capaz de corregir la imagen final, dentro de la misma aplicación,sin necesidad de recurrir a otra aplicación extra como Photoshop, etc. Una vez terminado el modelizado, podemos ajustar los valores de exposición, sombras, puntos de luz, etc. Lo que resulta muy útil es que estos ajustes los podemos hacer post modelizado y no necesariamente antes. Es decir, tenemos la opción de corregir estos aspectos empíricamente mientras permanezca la imagen modelizada en ...

Una buena noticia llega hoy a los suscriptores de AutoCAD Revit Suite: los paquetes de distribución del software Revit 2013, en sus diferentes sabores Architecture, Structure y MEP, serán descontinuados a partir del 7 de enero de 2013 para ser reemplazados por Autodesk Building Design Suite Premium . Este nuevo paquete incluye: ▪ Autodesk® Revit® 2013, una nueva versión de la plataforma del programa Revit® que incluye toda la funcionalidad de Autodesk® Revit® Architecture 2013, Autodesk® Revit® Structure 2013, and Autodesk® Revit® MEP 2013 en una sola aplicación. Learn more ▪ AutoCAD® 2013 ▪ AutoCAD® Architecture 2013 ▪ AutoCAD® MEP 2013 ▪ AutoCAD® Structural Detailing 2013 ▪ Autodesk® Navisworks® Simulate 2013 ▪ Autodesk® Showcase® 2013 ▪ Autodesk® SketchBook® Designer 2013 ▪ Autodesk® 3ds Max® Design 2013 ▪ Acceso a ciertos servicios de la nube A...

Hemos instalado Windows 8 en una de nuestras estaciones de trabajo, cediendo a la tentación. Todo bien, salvo con Revit. La aplicación corre aparentemente bien, sin embargo, a la hora de editar elementos, en la barra de menú (ribbon) faltan por completo las herramientas de edición. Aparentemente, esto se debe a una nueva versión de Microsoft .NET Framework 4.5 que instala Windows 8 y que sería incompatible con Revit . El problema está sin solución. Entre las acciones recomendadas por algunos usuarios está desinstalar la versión NET 4.5 y reemplazarla por la anterior NET 4.0, sin embargo, hasta aquí quienes lo han intentado reportan que, o no lo han conseguido (NET 4.5 permanece en sus sistemas, de algún modo) o, finalamente, Windows 8 lo necesita para funcionar. Autodesk ha publicado en el siguiente link una lista de sus programas que actualmente son compatibles con Windows 8, la que, según dice, ira aumentando en los próximos días: Autodesk Services & Support P...

Una característica muy práctica de Revit Architecture es el manejo de espesores de líneas relacionados con la escala de representación de una vista. El concepto del programa es que la valorización del dibujo se adapte proporcionalmente a la escala de tal forma que una línea gruesa en una vista a, digamos, escala 1:50, reduzca su espesor a una línea fina cuando el modelo esté representado en otra vista a escala 1:500. De esa forma, el dibujo se hace más fino a escalas mayores sin que el detalle de éste aparezca formando gruesos manchones negros. Revit controla con una tabla de " Grosores de línea " (en el menú  Gestionar > Configuración adicional ) las reducciones o aumentos de grosor según la escala. Esta tabla controla los grosores de línea asignados a cada tipo de objeto en la tabla " Estilos de objeto " del menú Gestionar en la barra de tareas. Si examinamos la tabla de Grosores de línea , veremos que los grosores de referencia central en la tabla están u...
